伸縮接頭系列

BF型單法蘭松套限位伸縮接頭

單法蘭松套限位伸縮接頭,型號BF/VSSJA-1或BF型,單法蘭松套限位伸縮接頭是由松套伸縮接頭和一個限位短管組合而成。單法蘭松套限位伸縮接頭能防止管道因超量位移導致補償接頭的泄漏或損壞,主要用于在允許位移范圍內吸收軸向位移和承受軸向壓力推力的管道松套連接。

全國24小時銷售熱線:0371-64031268

產品介紹:

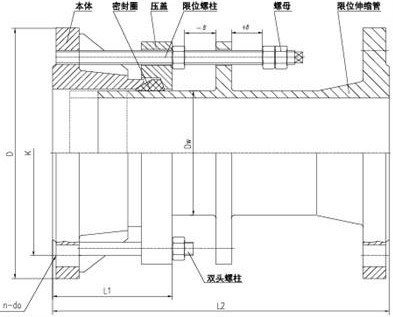

單法蘭松套限位伸縮接頭,型號BF/VSSJA-1或BF型,單法蘭松套限位伸縮接頭是由松套伸縮接頭和一個限位短管組合而成。單法蘭松套限位伸縮接頭能防止管道因超量位移導致補償接頭的泄漏或損壞,主要用于在允許位移范圍內吸收軸向位移和承受軸向壓力推力的管道松套連接。

 VSSJA-1/B

應用范圍:
BF型單法蘭松套限位伸縮接頭,產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。 單法蘭松套限位伸縮接頭優點:安裝方便快捷、密封可靠、維修方便。
單法蘭松套限位伸縮接頭特點:實現了管道一邊法蘭連接,一邊為焊接的不一致性的方便連接 VSSJA-1/BF VSSJA-

本尺寸(PN0.6 1.0MPa)

稱尺寸
DN
管子外徑DW 外形尺寸 伸縮量δ 法蘭連接尺寸
DW D0 L L2 L1 0.6Mpa 1.OMpa
D K n-do D K n-do
65 76 76 340 340 105 ±25 160 130 4-¢14 185 145 4-¢18
80 89 89 190 150 4-¢18 200 160 8-¢18
100 108 108 21O 170 220 180
114 114
125 133 133 240 200 8-¢18 250 210
140 140
150 159 159 265 255 285 240 8-¢23
168 168
200 219 219 320 280 340 295
250 273 273 375 335 12-¢18 395 350 12-¢23
300 325 325 350 370 130 ±32.5 440 395 12-¢23 445 400 16-¢22
350 377 377 490 445 505 460 16-¢26
400 426 426 540 495 16-¢23 565 515 20-¢26
450 480 480 595 550 615 565
500 530 530 645 600 20-¢23 670 620 20-¢30
600 630 630 755 705 20-¢27 780 725 24-¢30
700 720 720 860 810 24-¢27 895 840 24-¢33
800 820 820 590 600 220 ±65 975 920 24-¢30 1015 950 28-¢33
900 920 920 1075 1020 1115 1015 28-¢36
1000 1020 1020 1175 1120 28-¢30 1230 1160 28-¢36
1200 1220 1220 1405 1340 32-¢33 1455 1380 32-¢40
1400 1420 1424 640 1630 1560 36-¢36 1675 1590 36-¢42
1600 1620 1624 1830 1760 40-¢36 1915 1820 40-¢48
1800 1820 1824 2045 1970 44-¢39 2115 2020 44-¢48
2000 2020 2026 2265 2180 48-¢42 2325 2230 48-¢48
2200 2220 2226 2475 2390 52-¢42 2550 2440 52-¢56
2400 2420 2426 2685 2600 56-¢42 2760 2650 56-¢56
2600 2620 2626 600 710 240 ±75 2905 2810 60-¢48 2960 2850 60-¢56
2800 2820 2826 3115 3020 64-¢48 3180 3070 64-¢56
3000 3020 3026 3315 3220 68-¢48 3405 3290 68-¢60
3200 3220 3230 3525 3430 72-¢48 - - -
3400 3420 3432 3735 3640 76-¢48 - - -
3600 3620 3632 3970 3860 80-¢56 - - -

VSSJA-1/BF VSSJA-2/B2F型法蘭松套限位伸縮接頭基本尺寸(PN1.6 2.5Mpa)

公稱尺寸DN 管子外徑DW 外形尺寸 伸縮量δ 法蘭連接尺寸
Dw do L L2 L1 1.6Mpa 2.5Mpa
D K n-do D K n-d0
65 76 76 340 340 105 ±25 185 145 4-¢14 185 145 8-¢18
80 89 89 200 160 8-¢18 200 160
100 108 108 220 180 235 190 8-¢22
114 114
125 133 133 250 210 270 220 8-¢26
140 140
150 159 159 285 240 8-¢22 300 250
168 168
200 219 219 340 295 12-¢22 360 31O 12-¢26
250 273 273 405 355 12-¢26 425 370 12-¢30
300 325 325 350 370 130 ±32.5 460 410 485 430 16-¢30
350 377 377 520 470 16-¢26 555 490 16-¢33
400 426 426 580 525 16-¢30 620 550 16-¢36
450 480 480 640 585 20-¢30 670 600 20-¢36
500 530 530 715 650 20-¢33 730 660
600 630 630 840 770 20-¢36 845 770 20-¢39
700 720 720 910 840 24-¢36 960 875 24-¢42
800 820 820 590 600 220 ±65 1025 950 24-¢39 1085 990 24-¢48
900 920 920 1125 1050 28-¢39 1185 1090 28-¢48
1000 1020 1020 1255 1170 28-¢42 1320 121O 24-¢56
1200 1220 1220 1485 1390 32-¢48 1530 1420 32-¢56
1400 1420 1424 640 1685 1590 36-¢48 1755 1640 36-¢62
1600 1620 1624 1930 1820 40-¢56 1975 1860 40-¢62
1800 1820 1824 2130 2020 44-¢56 2195 2070 44-¢70
2000 2020 2026 2345 2230 48-¢62 2425 2300 48-¢70
